Машина за непрекъснато залепване на уплътнителна лента за въздушен филтър
Спецификация
|
Размер на филтъра |
|
|
Дължина |
150~500 мм |
|
ширина |
140~350 мм |
|
Височина |
10~50 мм |
|
Ефективност |
6s/бр |
|
Напрежение |
220V |
|
Мощност |
14KW |
|
Въздушно налягане |
0.6Mpa |
|
Тегло |
220 кг |
|
Габаритни размери |
7500*2500*2000 мм (Д*Ш*В) |
|
Брой циркулиращи форми |
По-голямо или равно на 18 |
|
Време за смяна на оборудването |
20 минути |
Въведение в параметъра на оборудването
1. Оборудването е подходящо за продуктова гама: дължина: 150 ~ 400 мм; ширина: 150~350 мм
2. Височина на изстъргване на лепилото: 10~50 мм
3. Напрежение: 220V; Въздушно налягане: 0.6Mpa; Мощност: 15KW; Тегло: 500 кг
4. Време на действие на единичен механизъм на оборудването: По-малко или равно на 7S
5. Размер на оборудването: дължина x ширина x височина: 11200x2600x2000 mm
6. Оператори на оборудването: разтоварване на формата (ръчно поставяне на филтърен елемент) По-голямо или равно на 1 човек
7. Брой циркулиращи форми: По-голям или равен на 18
8. Смяната на оборудването отнема 0.5 часа.
9. Оборудван с 20L машина за лепило с двойна помпа, два 3m гумени маркуча и два 0-60 mm регулируеми пистолета за скрепери.
10. Уверете се, че филтърният елемент е плосък и на място, първо го затегнете от двете страни и след това го натиснете надолу.
Референтен преглед на устройството Въведение
Основен изглед на устройството
Изглед отгоре на оборудването
Въведение в структурата на оборудването
Представяне на всяка институция
Въведение в потока на действие:
1. Операторът зарежда продуктите върху формовъчната матрица един по един;
2. Поставете филтърния елемент върху конвейерната линия. Продуктът автоматично коригира ръба на потока;
3. Продуктът се изрязва автоматично след закрепване на ръба;
4. Отделените продукти автоматично влизат в механизма за деформиране;
5. Формата се връща към работната платформа през конвейерната линия на елеватора;
6. Автоматично фино срязване след изваждане на продукта;
7. Конвейерни линии за събиране.
Въведение в станцията за оборудване
Станция 1: Преден повдигащ механизъм на приспособлението
Станция 2: Работна платформа за монтаж на филтърен елемент (една)
Станция 2: Работна платформа за монтаж на филтърен елемент: Размер на платформата (два)
Станция 3: Механизъм за калибриране на филтърния елемент на приспособлението
Станция 4: Механизъм за свързване на ръбове

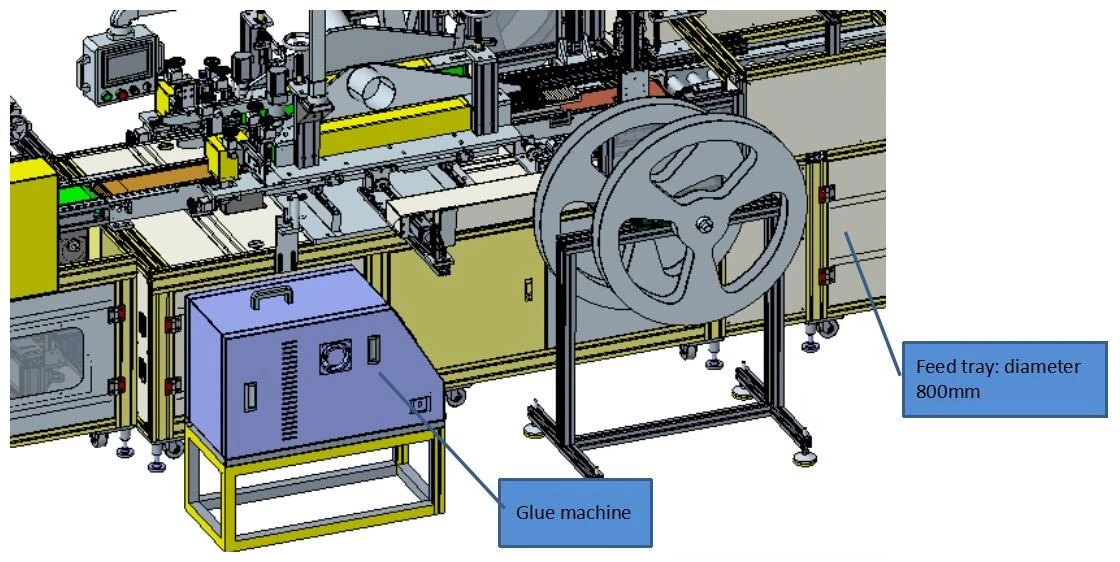

Станция 5: Механизъм за залепване на ръбове - лепило Машинно поставяне на материал на ролка
Станция 6: Ролкова линия за разделяне на жигове
Станция 7: Механизъм за препълване след закрепване
Станция 8: Механизъм за фино срязване на продукта (I)
Въведение в работната станция 8: Механизъм за фино срязване на продукта - Механизъм за вземане на материал (II)
Въведение в работна станция 8: Работна станция седем: Механизъм за фино срязване на продукта - Разстояние за серво електрическо регулиране (Ⅲ)
Станция 9: Разтоварваща конвейерна линия

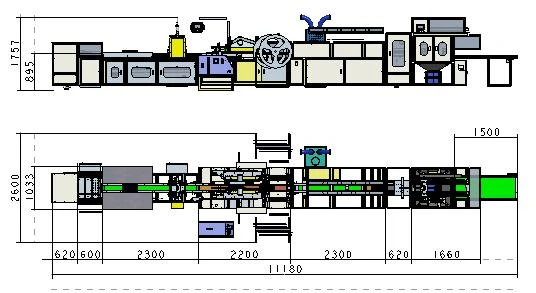

Въведение в размера на оборудването
Оборудването се състои от осем части, които могат да се разглобяват, като дължината на всяка част не надвишава 2,5 метра.
Изисквания за приспособление
